Podjetje Hermle se zaradi svojih visoko inovativnih obdelovalnih centrov po kakovosti uvrščaja v sam vrh proizvajalcev obdelovalnih strojev.

CNC vertikalni rezkalni centri

Hermle

HERMLE – CNC rezkalni orodjarski centri so namenjeni za izdelavo individualnih orodij različnih oblik, kot tudi za serijsko proizvodnjo, s poudarkom na 5-osni obdelavi. So kakovostni, zanesljivi, zagotavljajo veliko natančnost in ponovljivost ter kakovostno končno izdelavo. Poleg orodjarstva se jih uporablja tudi v medicinski, optični, letalski in avtomobilski industriji.

Podjetje Hermle se zaradi svojih visoko inovativnih obdelovalnih centrov po kakovosti uvrščaja v sam vrh proizvajalcev obdelovalnih strojev.

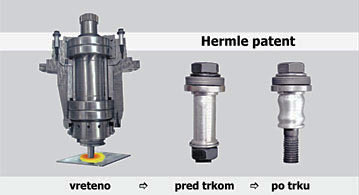

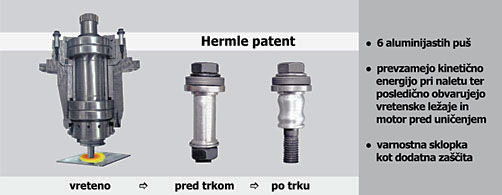

slika 1: Minimalni stroški in hitra menjava!

Hermle patent – minimalni stroški in hitra menjava:

  • 6 aluminijastih puš
  • prevzamejo kinetično energijo pri naletu ter posledično obvarujejo vretenske ležaje in motor pred uničenjem
  • varnostna sklopka kot dodatna zaščita

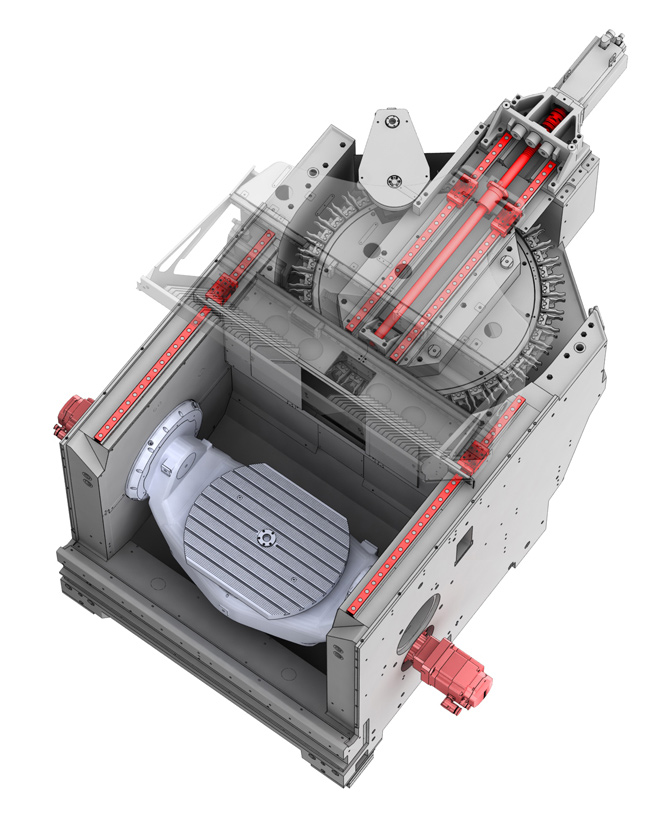

slika 2: Dvojno vodilo na Y suportu.

Sodoben koncept izdelave Hermle obdelovalnih strojev temelji na:

  • modularni termosimetrični gradnji
  • podnožje stroja je iz mineralita, mineralnega betona z odličnim faktorjem dušenja vibracij in majhnim temperaturnim raztezkom
  • obdelava v centru gravitacije
  • profilna valjčna vodila v vseh oseh firme Inna
  • direktni merilni sistem Heidenhain v vseh oseh
  • vsa (X, Y, Z) vodila, kot tudi vsa tipala, merilne letve, kot tudi motorji so vgrajeni nad delovnim prostorom, tako da hladilna tekočina in ostružki ne morejo vplivati na točnost in zanesljivost stroja
  • temperaturna kompenzacija med Y in Z osjo in podnožjem stroja
  • sistem “naletnih Alu. puš” ki preprečijo vitalno poškodbo vretena ob naletu, HERMLE PATENT
  • sodobne tehnologije hlajenja/mazanja (podhlajena oljna megla, itd.)
  • 24 urno “in-house” testiranje stroja pred odpremo

C 250 Performance line

Ekonomična rešitev za natančno 3-osno oz 5-osno obdelavo. “Original na voljo le pri Hermlu”

Hermle C 250

Opis in specifikacije

  • Hod X/Y/Z-os: 600/550/450 mm
  • Vreteno: 15.000 – 18.000 min-1
  • Delovna miza: 800 × 616 mm, ø320 mm

Brošure in tehnični listi

Multimedija


C 400 Performance line

Ekonomična rešitev za natančno 3-osno oz 5-osno obdelavo. “Original na voljo le pri Hermlu”

Hermle C 400

Opis in specifikacije

  • Hod X/Y/Z-os: 850/750/500 mm
  • Vreteno: 15.000 – 18.000 min-1
  • Delovna miza: 1070 × 700 mm, ø630 mm

Brošure in tehnični listi

Multimedija


NOVO C 650 Performance line

Hermle z obdelovalnim centrom C 650 širi ponudbo v zgornjem segmentu serije Performance line.

Opis in specifikacije

  • Hod X/Y/Z-os: 1050/900/600 mm
  • Vreteno: 15.000 – 18.000 min-1
  • Nagibna vrtljiva miza: ø900 × 600 mm, ø1100 mm
    Nosilnost: 1500 kg
  • Toga vpenjalna miza: 1250 × 982 mm
    Nosilnost: 3000 kg

Brošure in tehnični listi

Multimedija


C 12

Kompakten, natančen, dinamičen

Hermle C 12

Opis in specifikacije

  • Hod X/Y/Z-os: 350/440/330 mm
  • Vreteno: 12.000 – 15.000 – 18.000 – 30.000 – 42.000
  • Delovna miza: Ø 320 x 265 mm
  • Motilni krog: Ø 620 mm

Brošure in tehnični listi

Multimedija


C 22

Prilagodljivost, ki ne dopušča neodgovorjenih vprašanj!

Hermle C 22

Opis in specifikacije

  • Hodi X/Y/Z-os: 450/600/330 mm
  • Vreteno: 15.000 – 18.000 – 30.000 – 42.000 min-1
  • Delovna miza: 600 x 630 mm, Ø 320mm / Ø 450mm
  • Novo posebno oblikovano “compact” vreteno
  • Dvojno vodilo na y supportu
  • Povečani hodi y in a osi

Brošure in tehnični listi

Multimedija


C 32

Nepremagljiv v 5-osni obdelavi

Opis in specifikacije

  • Hod X/Y/Z-os: 650/650/500 mm
  • Vreteno: 10.000 – 15.000 – 18.000 – 25.000 – 42.000
  • Delovna miza: Ø 320, Ø 650 x 540 mm

Brošure in tehnični listi

Multimedija

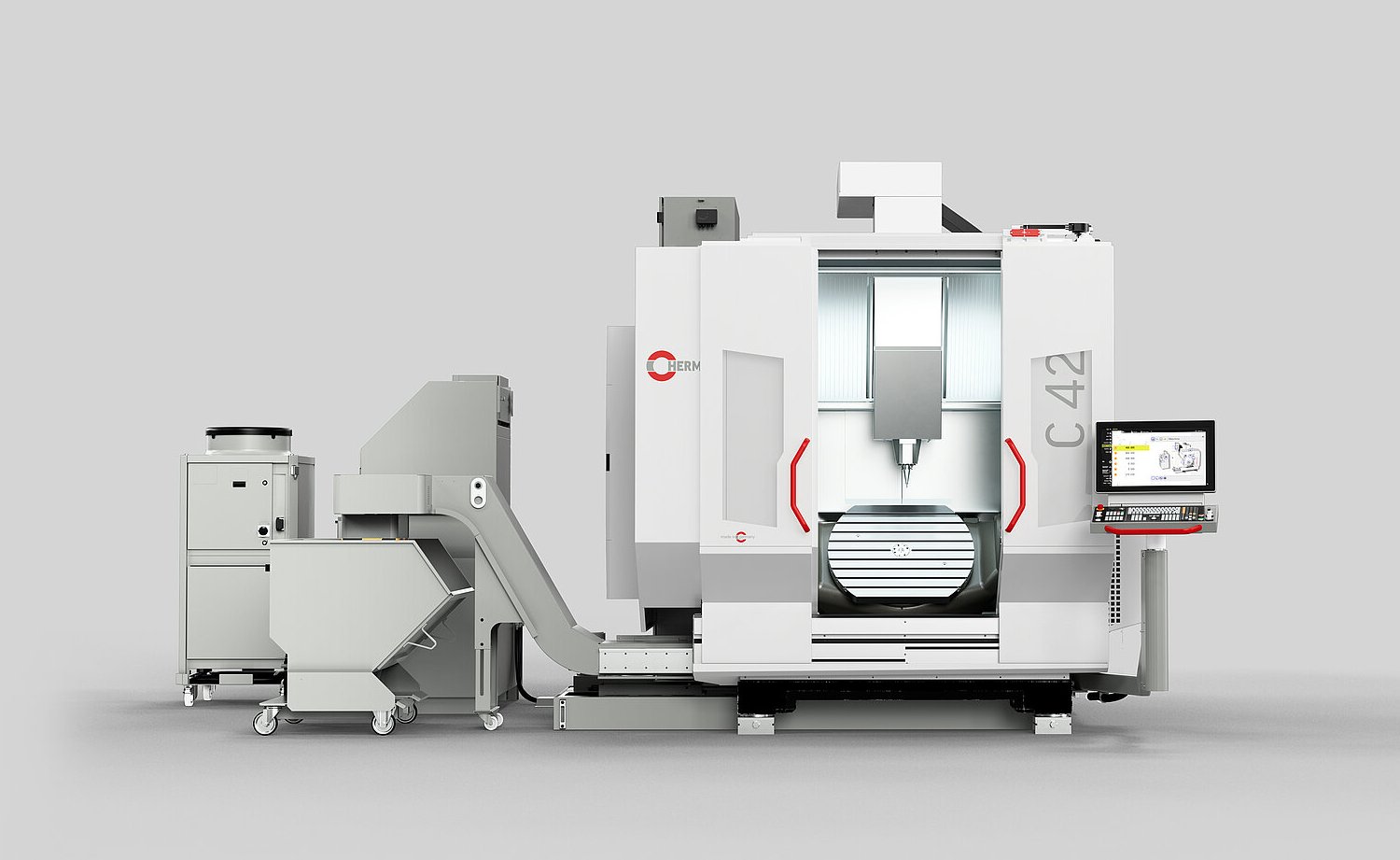

C 42

Visoka dinamika in izredna dovršenost!

Hermle C 42

Opis in specifikacije

  • Hodi X/Y/Z-os: 800/800/550 mm
  • Vreteno: 10.000 – 15.000 – 18.000 – 25.000 min-1
  • Delovna miza: 1050 x 805 mm, Ø 420mm / Ø 440mm / Ø 800mm
  • Novo posebno oblikovano “COMPACT” vreteno 25,000 1/min
  • Dvojno vodilo na Y suportu
  • Povečani hodi Y in A osi
  • Izboljšan ter povečan orodni magazin, standard 42 orodnih mest
  • Nova ergonomična kontrolna plošča z možnostjo nagiba +/- 100mm
  • Novi 19″ ekran z nagibom do 30°
  • Krmilnik Heidenhain iTNC 530 HSCI
  • Povečanje delovnega območja stroja za 22%

Brošure in tehnični listi

Multimedija


C 52

5-osna simultana obdelava 2000 kilogramskega obdelovanca!

Opis in specifikacije

  • Hodi X/Y/Z-os: 1000/1100/750 mm
  • Vreteno: 9.000 – 10.000 – 12.000 – 15.000 – 18.000 min-1
  • Delovna miza: Ø 700mm / Ø 1150mm

Brošure in tehnični listi

Multimedija


C 62

Mega obdelovalni center za 5-osno obdelavo do 2500 kg!

Hermle C 60

Opis in specifikacije

  • Hodi X/Y/Z-os: 1200/1300/900 mm
  • Vreteno: 9.000 – 10.000 – 12.000 – 15.000 – 18.000 min-1
  • Delovna miza: Ø 900mm / Ø 1350mm

Brošure in tehnični listi

Multimedija


MT Dynamic serija

5-osno simultano rezkanje in struženje v enem vpetju!
Hermle MT Dynamic

Opis in specifikacije

  • C 42 U MT Dynamic, rotacijska miza Ø 700 / 800 min-1
  • C 50 U MT Dynamic, rotacijska miza Ø 1000 / 500 min-1
  • C 60 U MT Dynamic, rotacijska miza Ø 1200 / 400 min-1

Brošure in tehnični listi

Multimedija

Avtomatizacija proizvodnega procesa

Hermle

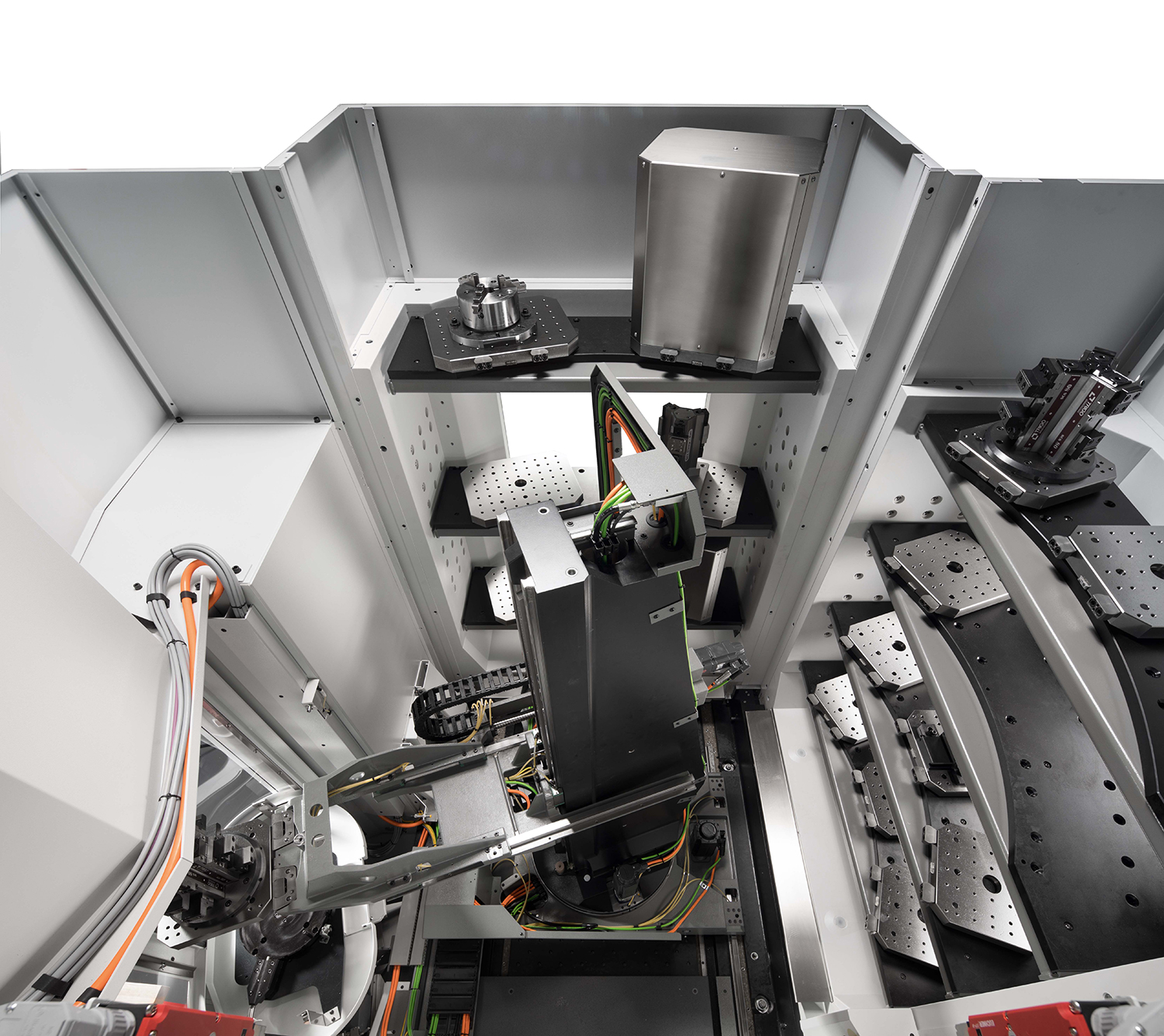

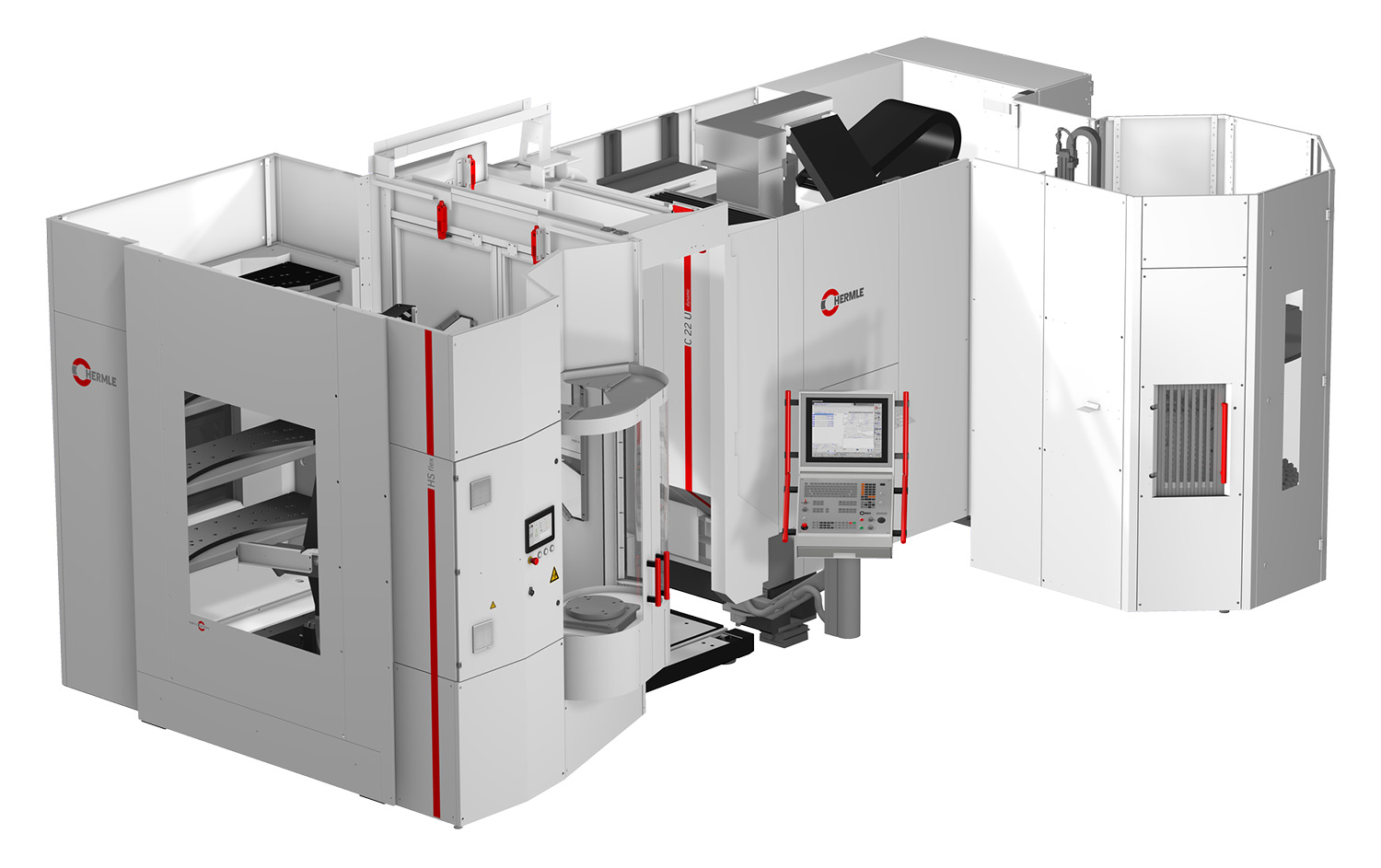

Paletna izmenjava

Hermle paletna izmenjava

Opis in specifikacije

  • PW160 (3 oz. 7 palet 400 x 400 mm)
  • PW800 (2 do 18 palet 500 x 500, 630 x 630 mm)
  • PW2000 (2 do 21 palet 800 x 800, 1000 x 800 mm)

Brošure in tehnični listi

Multimedija

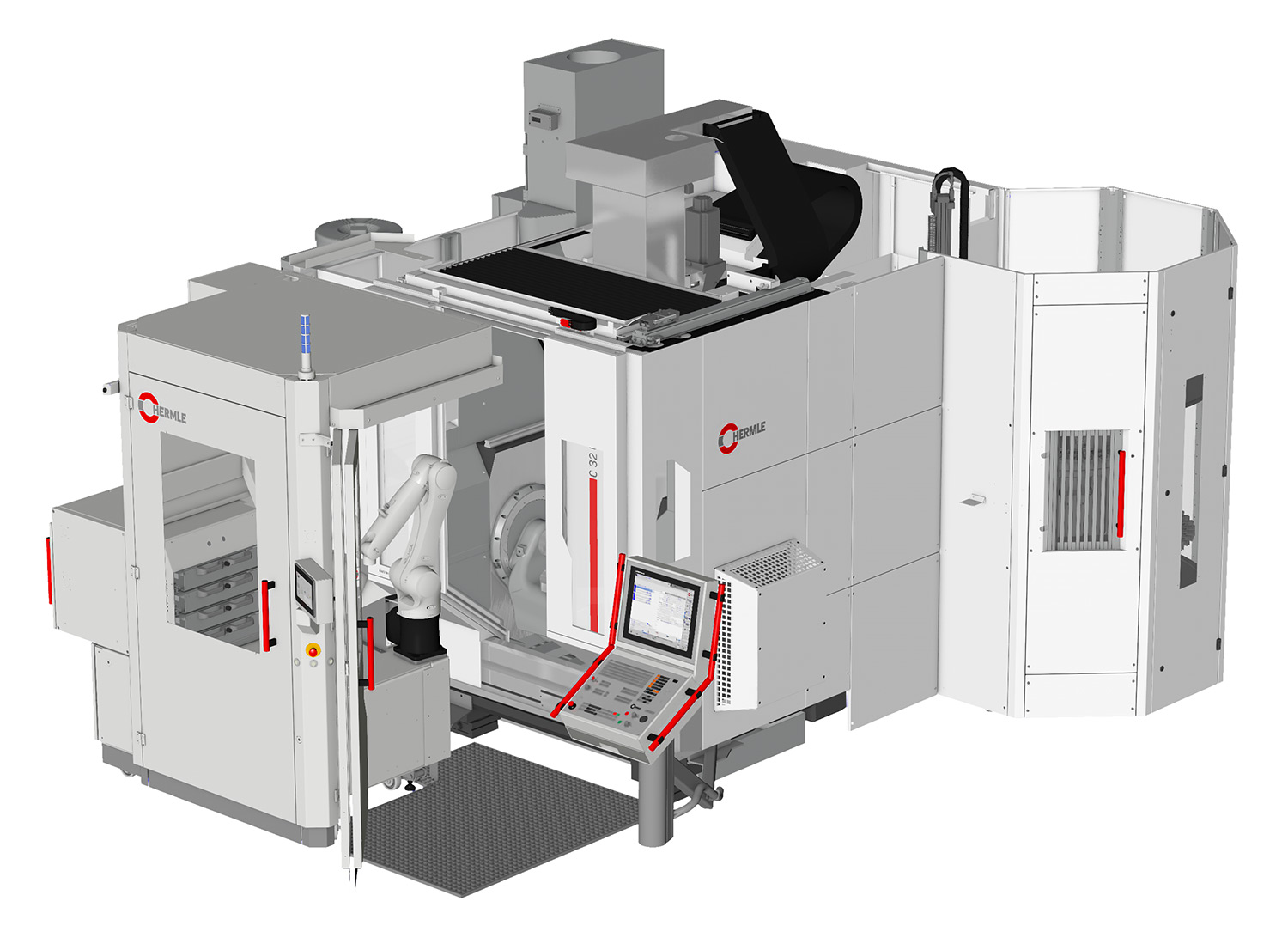

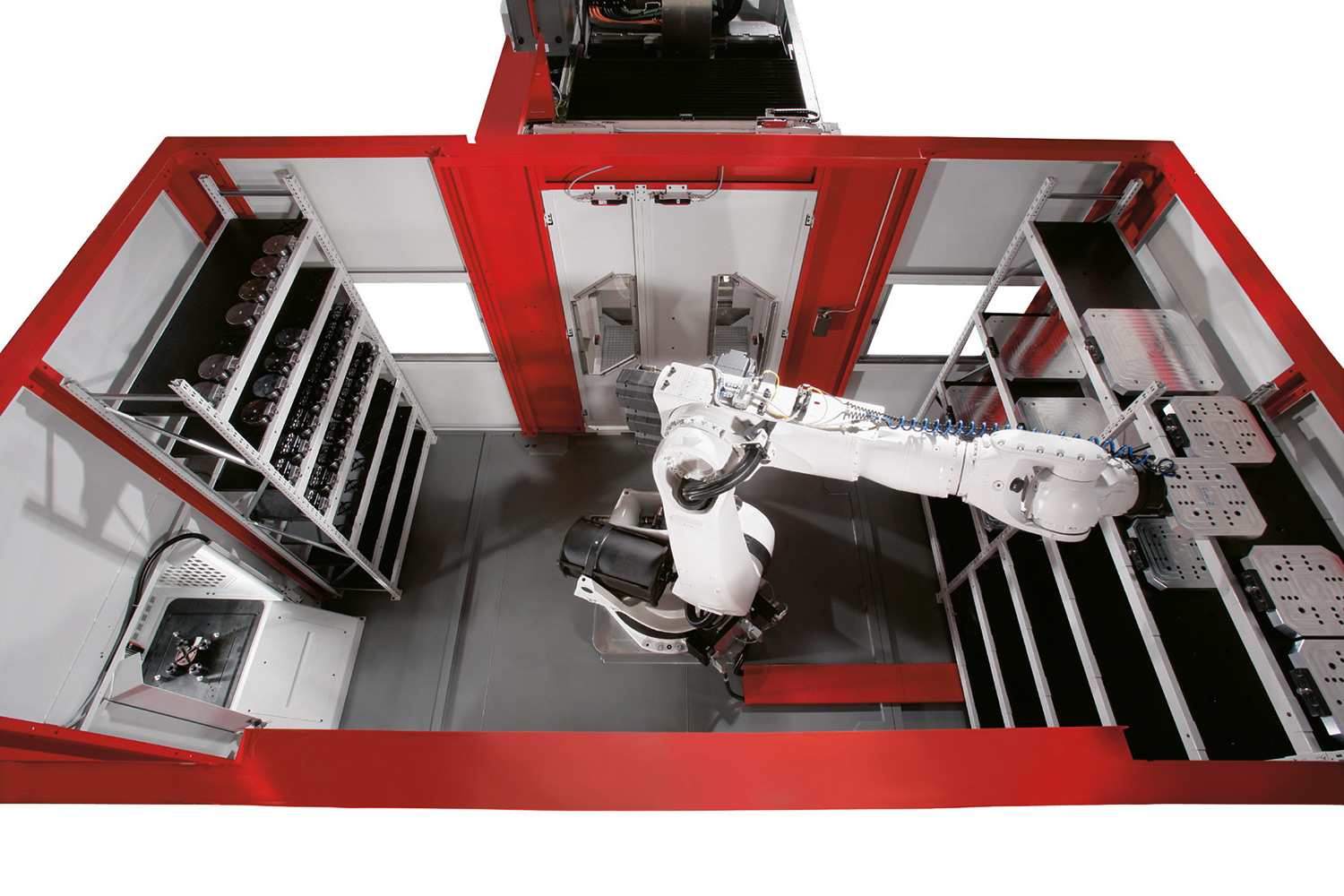

Robotski sistemi


IH sistem menjave palet

Sistem avtomatske menjave palet za obdelovanjce do 1000kg, združljivo s stroji C20, C22, C30, C40, C42.
